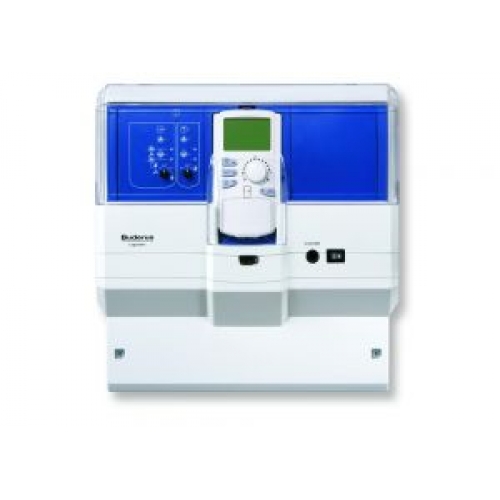

Система управления Logamatic 4121

Описание

Модульная цифровая система управления для установки на стене предназначена для
- настенного котла с универсальным автоматом горения UBA1.5
- настенного котла с ЕМS и универсального автомата горения UBA3
- напольных котлов с EMS и MC10
Применяется в качестве системы управления для регулирования в зависимости от наружной температуры и от потребностей каскада из настенных котлов (FM456 или FM457) для всех настенных котлов с универсальными автоматами горения (UBA1.5) и/или EMS-настенных котлов с UBA 3 или Logano plus GB312, до 8 теплогенераторов
Состоит из модуля-контроллера CM431 и дополнительного модуля ZM432
Управление одним отопительным контуром с исполнительным органом (HK 2)
- Возможно подключение дистанционного управления
- Управление отопительным контуром через канал таймера
- Индикация рабочего режима светодиодами
- Ручной режим управления с возможностью переключения выкл./автоматический режим/ручной режим
Управление одним отопительным контуром без исполнительного органа (HK 1)
- Возможность подключения дистанционного управления, управления через канал таймера отопительным контуром с загрузочным и циркуляционным насосом с Logamatic 4000
- Внешний вход для включения одноразового нагрева воды в контуре ГВС вне заданного времени или для включения термической дезинфекции
- Внешний вход неисправности насоса
- Ручной режим управления с возможностью переключения режимов выкл./ автоматический режим/ ручной режим (параллельно с отопительным контуром HK1)

Технические характеристики:

- Размеры, ширина/высота/длина, мм: 360/360/160
- Рабочее напряжение (при 50 Гц ± 4 %), В: 230 ± 10 %
- Потребляемая мощность, В: 8
- Предохранитель системы управления, A: 10
- Максимальный ток включения, A: 5
- Управление исполнительным органом отопительного контура, В: 230
- Время выбега серводвигателя, с: 120 (диапазон 10 - 600)
- Тип регулятора: трехпозиционный регулятор (режим PI)
- Температура окружающего воздуха
работа, °C: +5...+50
транспортировка, °C: –20...+55
